Circuit One D Force 1 – 3DOF Haptic Motion System

Le Circuit One D Force 1 est un Système de dynamique 3DOF à quatre vérins qui apporte un véritable mouvement de châssis et un retour haptique haute fréquence en une seule évolution de cockpit. Il restitue le tangage, le roulis et le pompage tout en superposant des vibrations fines sur une plage de 0 à 100 Hz : vibreurs, pertes d'adhérence et texture de la route passent par votre siège, et plus seulement par votre écran — avec jusqu'à 180 kg de charge par axe, de quoi mettre en mouvement un cockpit complet avec le pilote installé.

Chaque vérin associe mouvement de châssis et vibration haptique haute fréquence dans une seule unité, animée par un servo à vis à faible inertie intégré. Il en résulte une plateforme rapide et détaillée, à la construction en aluminium de qualité aéronautique usiné CNC, conçue pour se boulonner directement sur un cockpit à profilés aluminium 8020 standard, en huit vis.

Caractéristiques principales

• Système de dynamique 3DOF à quatre vérins restituant tangage, roulis et pompage.
• Mouvement et haptique dans une seule unité : la plage 0-100 Hz reproduit aussi bien les grands mouvements de châssis que le détail haute fréquence, sans système de shakers séparé.
• 180 kg de charge par axe : encaisse un cockpit complet, une Base Direct Drive, un pédalier hydraulique et le pilote sans compromis.
• Servo à vis à faible inertie intégré pour une actuation rapide et précise, sans latence perceptible.

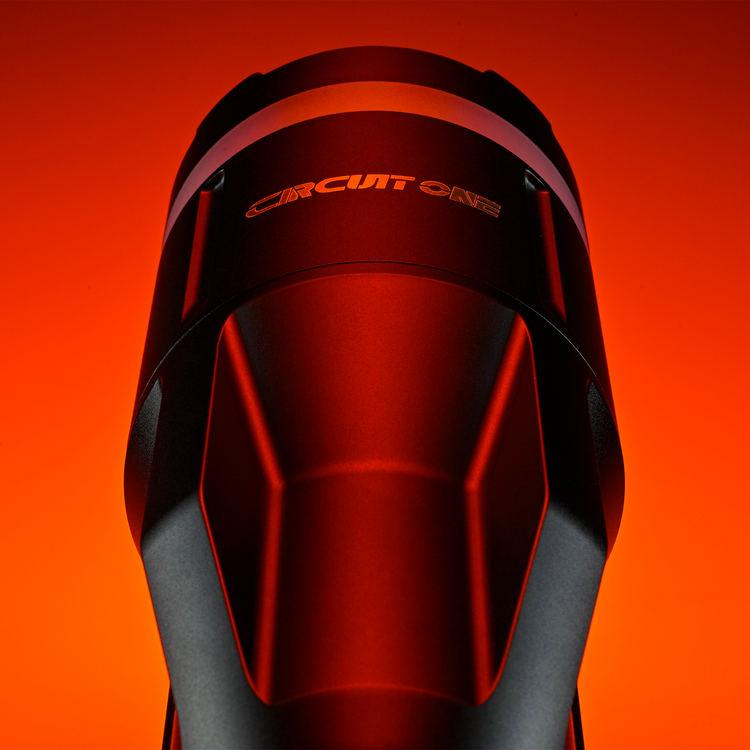

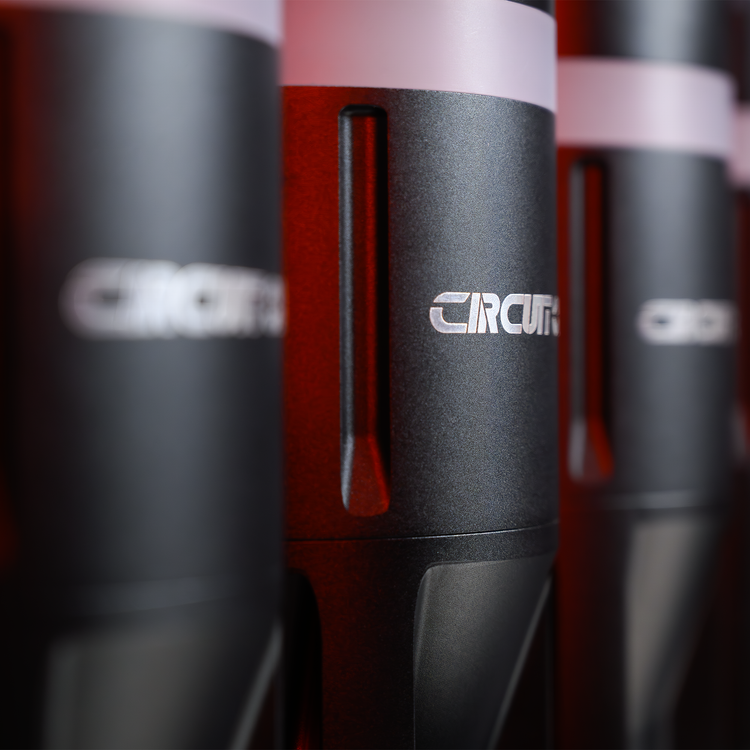

• Construction en alliage d'aluminium de qualité aéronautique usiné CNC — rigide, léger et conçu pour durer.

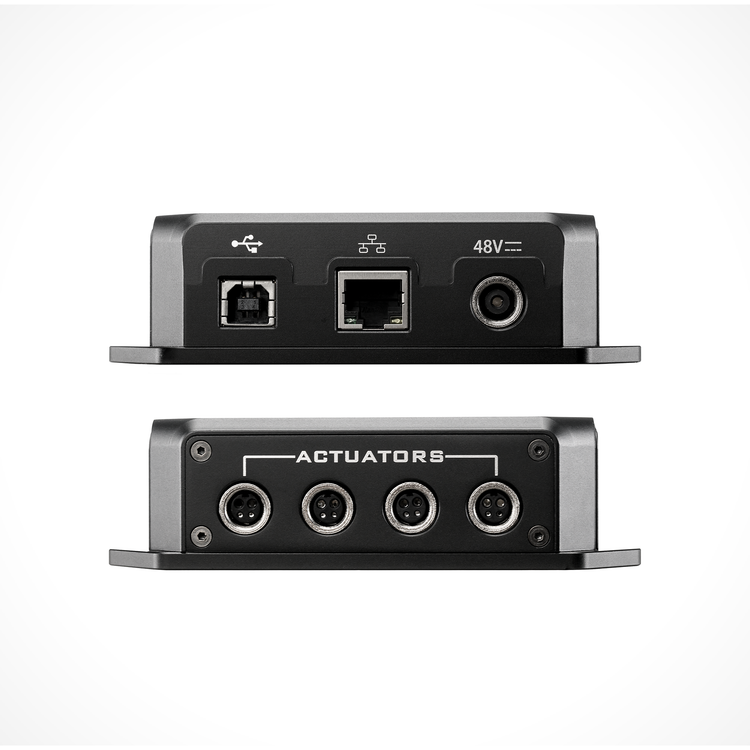

• Boîtier de contrôle LINK compact : un contrôleur peu encombrant qui se loge sous ou derrière votre rig, en remplacement des unités externes volumineuses.
• Installation en huit vis : une configuration quatre axes complète en un après-midi, sans adaptateur sur un profilé 8020 standard.
• Un câble non polarisé par axe : se branche dans les deux sens, ce qui élimine l'erreur de câblage la plus courante.
• Montage polyvalent : installation dissimulée sur les rigs à profilés aluminium, ou pose autonome grâce aux embases fournies.

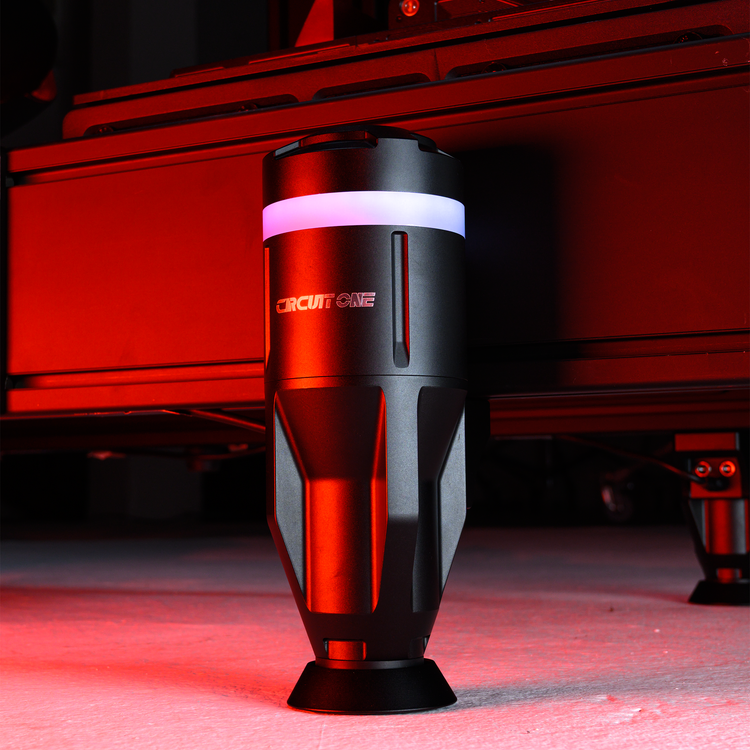

• Éclairage RGB relié à la télémétrie : des événements comme l'ABS, l'antipatinage ou les drapeaux peuvent être associés à une couleur et à un mode de clignotement, et l'éclairage peut être totalement désactivé pour un rendu plus sobre.
• Logiciel Circuit Manager (gratuit, Windows) : profils prêts à l'emploi, réglage axe par axe, association RGB/télémétrie, lanceur de jeux intégré et mises à jour firmware OTA.

Spécifications techniques

• Configuration : Système de dynamique 3DOF, 4 vérins
• Unité motrice : servo à vis à faible inertie intégré
• Course : 50 mm
• Vitesse maximale : 150 mm/s
• Plage de fréquence : 0-100 Hz
• Charge maximale : jusqu'à 180 kg par vérin (par axe)
• Matériau : alliage d'aluminium de qualité aéronautique usiné CNC
• Dimensions par vérin : 139,7 x 95 x 257 mm
• Poids par vérin : 3,55 kg
• Puissance par vérin : 200 W
• Tension d'entrée : 110-220 V
• Température de fonctionnement : 0-40 °C
• Éclairage : RGB, associable à la télémétrie
• Connexion : USB + câble d'alimentation
• Visserie de montage : M8 x 20 mm pour les vérins, M4 x 14 mm pour le boîtier LINK
• Firmware : mises à jour OTA via Circuit Manager

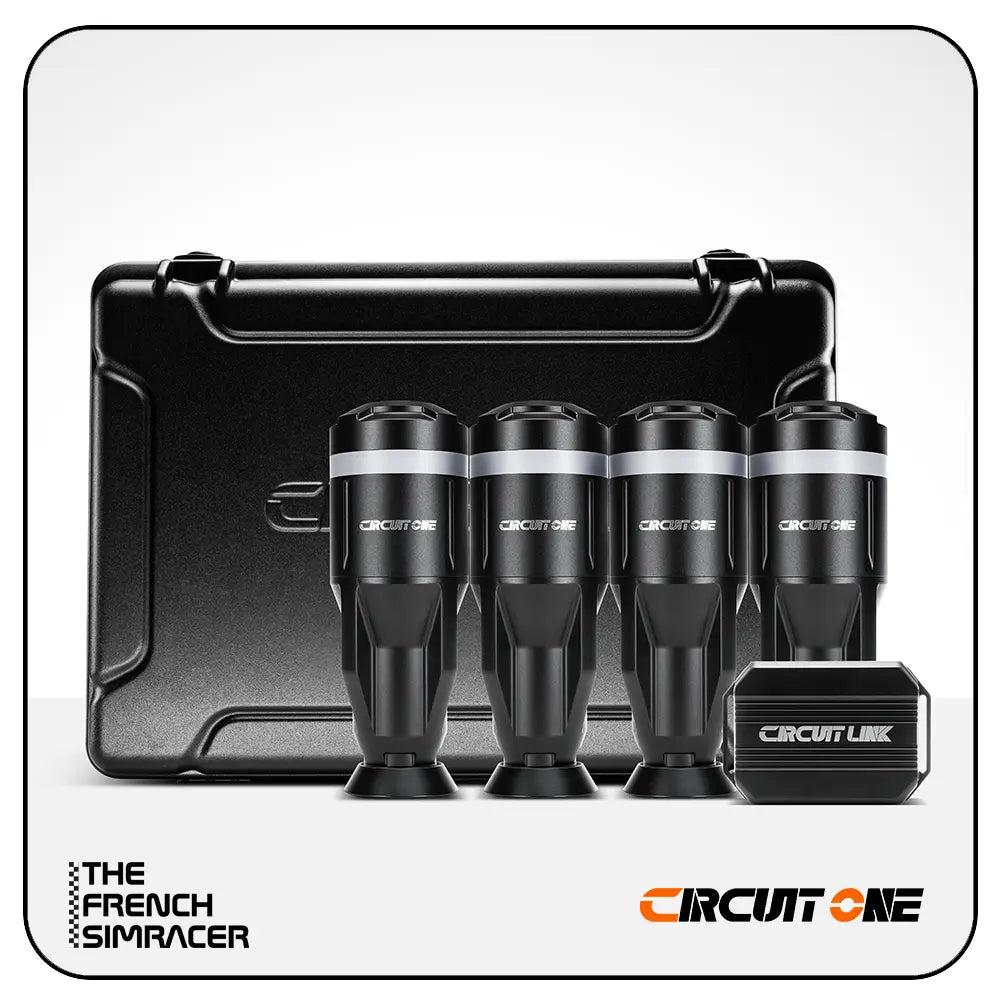

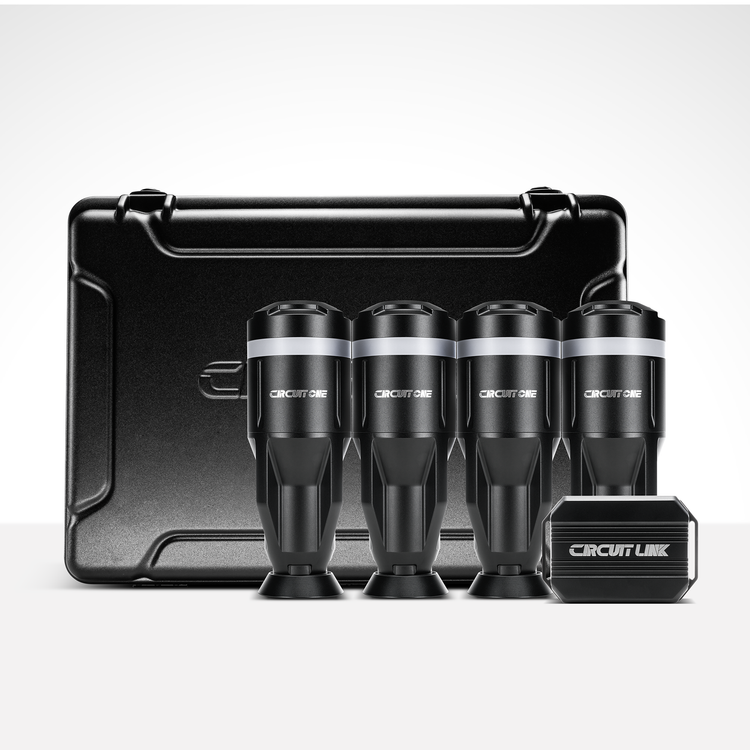

Contenu de la boîte

• 4x vérins D Force 1
• 1x contrôleur LINK
• 1x alimentation
• 1x jeu de câbles de connexion
• 1x jeu d'embases de pose
• 1x kit de visserie

Compatibilité et notes d'installation

Le D Force 1 fonctionne sur PC Windows. L'application gratuite Circuit Manager est nécessaire pour piloter le système et apporte des profils prêts à l'emploi, un réglage axe par axe, l'association RGB/télémétrie, un lanceur de jeux intégré et les mises à jour firmware OTA. Il n'est pas compatible avec la Xbox.

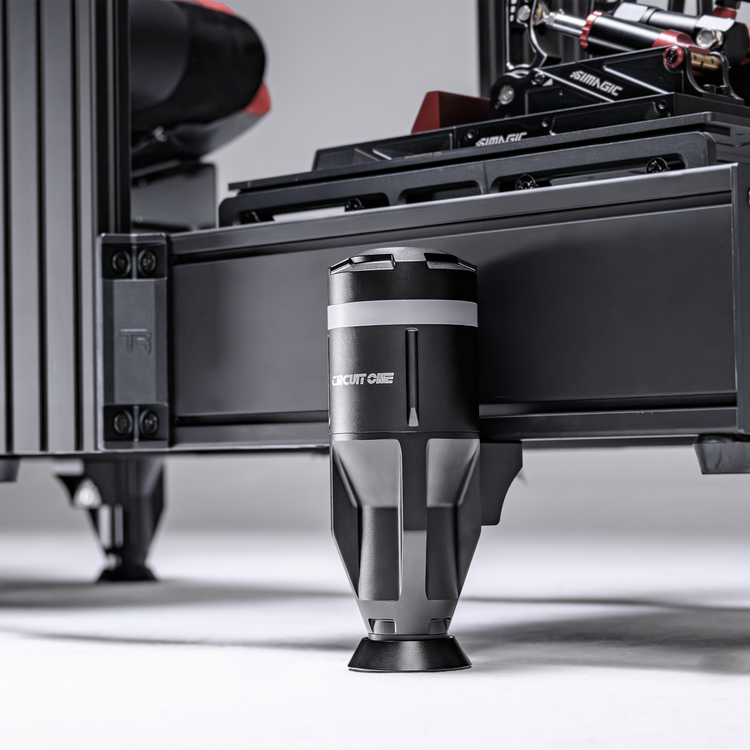

L'installation est pensée pour les cockpits à profilés aluminium 8020 standard. Les vérins se fixent avec de la visserie M8 x 20 mm et le boîtier LINK en M4 x 14 mm — huit vis et aucun adaptateur sur un profilé 8020 standard. Les vérins peuvent également être posés de façon autonome grâce aux embases fournies. Chaque axe utilise un câble unique non polarisé, qui se branche dans les deux sens : le montage reste simple et les erreurs de câblage sont écartées.

Notes importantes

• Le logiciel Circuit Manager (Windows) est indispensable au fonctionnement du système.
• Non compatible avec la Xbox.
• Les valeurs de charge maximale sont indiquées par vérin / par axe, et non comme une charge totale unique.
• Conçu pour les cockpits à profilés aluminium 8020 standard.
• Gardez mains et pieds éloignés des vérins et de la zone sous le siège lorsque le système est en fonctionnement.

Support et téléchargements

Les logiciels, firmwares et ressources du D Force 1 sont disponibles chez Circuit One : circuitone.com.
Vous trouverez également logiciels et manuels sur notre page dédiée : The French Simracer — Logiciels et manuels.

FAQ

Le D Force 1 offre-t-il du mouvement ou des vibrations haptiques ?

Les deux, dans les mêmes unités. Il associe le mouvement du cockpit sur trois axes — tangage, roulis et pompage — à des vibrations haptiques haute fréquence, grâce à sa plage 0-100 Hz et à ses 50 mm de course par vérin. Aucun système de shakers séparé n'est nécessaire.

Peut-il mettre en mouvement un rig complet avec Base Direct Drive et pédalier hydraulique ?

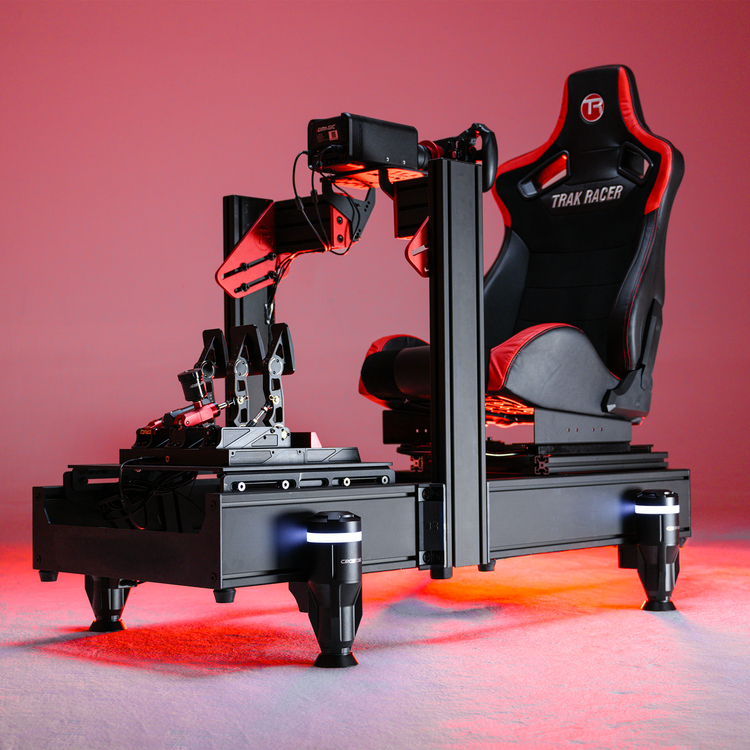

Oui. Chacun des quatre vérins supporte jusqu'à 180 kg par axe, ce qui couvre un cockpit complet avec sa Base Direct Drive, son pédalier hydraulique, ses écrans et le pilote installé.

Le D Force 1 est-il compatible avec mon rig actuel ?

Dans la plupart des cas, oui. Les quatre vérins se montent directement sur des profilés aluminium 8020 standard avec la visserie fournie, ou peuvent être posés de façon autonome avec les embases. L'installation complète des quatre axes ne demande que huit vis. En cas de doute sur votre cockpit, contactez-nous avec les détails de votre rig et nous vérifions pour vous.

Utilise-t-il SimHub ou son propre logiciel ?

Le D Force 1 fonctionne avec le logiciel Circuit Manager de Circuit One, conçu spécifiquement pour son firmware. Il est pensé pour une faible latence et une configuration légère, avec profils, réglage axe par axe, lanceur de jeux et mises à jour firmware OTA.

Comment fonctionne l'éclairage RGB ?

L'éclairage RGB intégré est relié directement à votre flux de télémétrie : couleur et comportement réagissent en direct à ce qui se passe dans la simulation — ABS, antipatinage ou drapeaux peuvent chacun être associés à leur propre couleur et à leur mode de clignotement. Tout se règle dans Circuit Manager, et l'éclairage peut être entièrement désactivé.

L'installation est-elle compliquée ?

Non. Huit vis suffisent pour l'installation complète des quatre axes sur un profilé 8020 standard, sans adaptateur. Le câblage utilise un câble non polarisé par axe : impossible de le brancher à l'envers.
