Qubic System QS-MC6 – Contrôleur motion

Qubic System QS-MC6

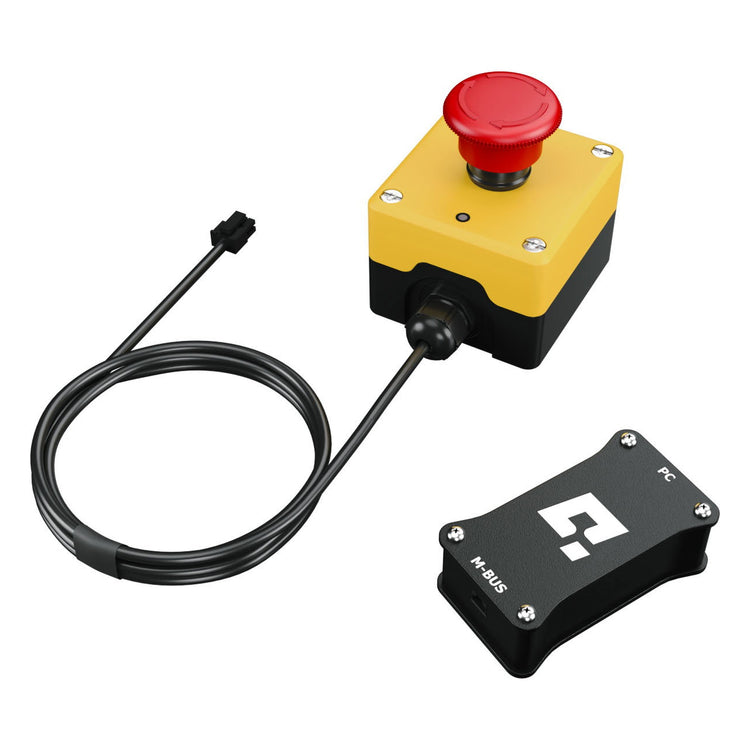

Le Qubic System QS-MC6 est le set contrôleur motion et Motion Lock qui relie votre PC aux appareils Qubic System à actionneurs. Son module d’interface M10 dialogue avec les power cabinets via le protocole propriétaire de Motion Systems pour un fonctionnement sûr, une réponse rapide et un pilotage stable à faible latence, tandis que le bouton Motion Lock vous permet d’arrêter la plateforme à tout moment. Il faut un QS-MC6 par simulateur basé sur QS-210, QS-220 ou QS-CH2. Conçu et fabriqué en Pologne (UE).

Caractéristiques principales

• Communication PC–QS : le module d’interface M10 est le lien principal entre votre PC et les appareils Qubic System à actionneurs.
• Protocole Qubic System : fonctionne avec le protocole propriétaire de Motion Systems pour un pilotage stable et à faible latence dans tout l’écosystème Qubic System.
• Bouton Motion Lock inclus : un bouton d’arrêt physique pour monter et descendre en sécurité et pour les situations d’urgence.
• Set complet : câble BUS, câble USB-C et terminaison BUS inclus pour relier le module M10 à votre PC et au power cabinet.
• Un set par simulateur : Qubic System préconise un set QS-MC6 par simulateur.

Spécifications techniques

• Référence : QS-MC6
• Contrôleur : module d’interface M10 (communication PC–QS)
• Connexion PC : câble USB-C
• Connexion aux appareils : BUS (câble RJ45–RJ45), terminaison BUS sur le dernier power cabinet
• Protocole : protocole propriétaire Motion Systems
• Sécurité : bouton Motion Lock
• Logiciel : Qubic Manager (PC)
• Origine : fabriqué en Pologne (UE)

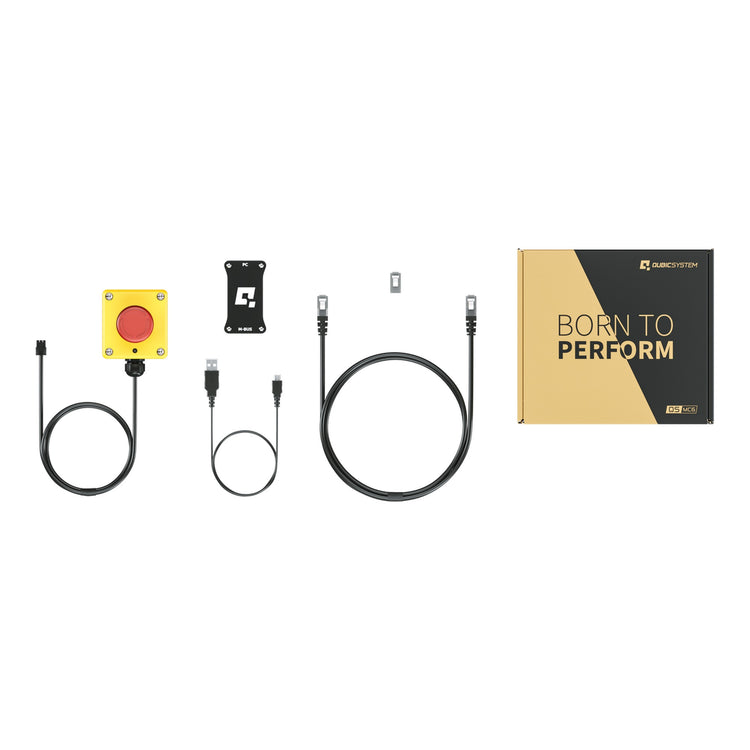

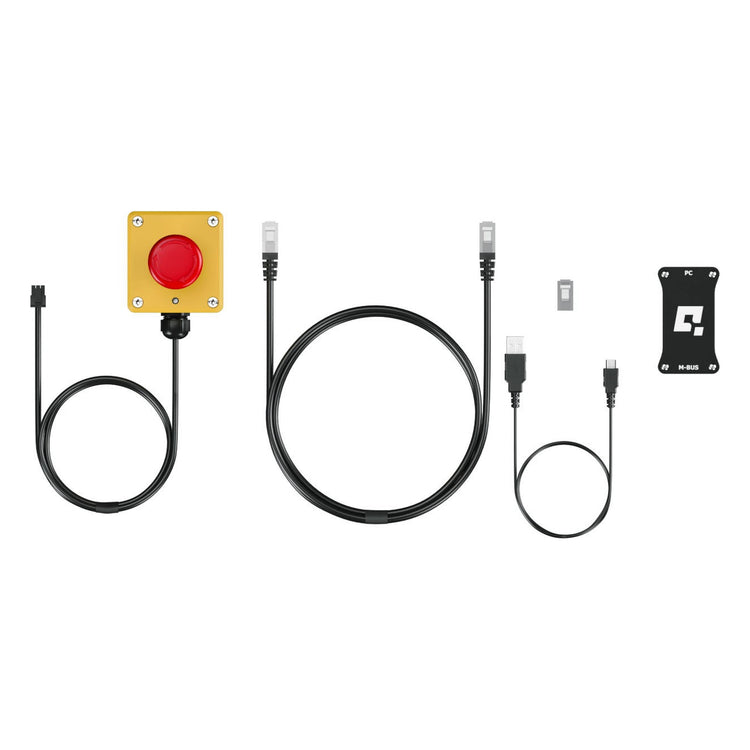

Contenu de la boîte

• Module d’interface M10 (communication PC–QS)
• Bouton Motion Lock
• Câble de communication BUS (RJ45–RJ45)
• Câble USB-C (connexion au PC)
• Terminaison BUS (fiche RJ45 avec résistance)

Notes importantes

• Un QS-MC6 par simulateur : si vous combinez plusieurs appareils Qubic System sur le même simulateur (par exemple QS-210 + QS-TP1), un seul set suffit.
• Ne remplacez pas le M10 : il est conçu pour le protocole Qubic System ; aucune autre interface ne peut le remplacer.
• Terminaison BUS : elle se branche sur le port BUS libre du dernier power cabinet de la chaîne.
• Motion Lock : pour obtenir un arrêt de sécurité fonctionnel, tous les power cabinets du circuit doivent être reliés par des câbles d’interconnexion Motion Lock (non fournis dans le set QS-MC6).
• PC uniquement : le module M10 nécessite un port USB libre sur votre PC.
• Suivez le manuel Qubic System pour le câblage et la configuration.

Compatibilité

• Qubic System QS-210, QS-220 et QS-CH2 : QS-MC6 nécessaire, vendu séparément ; un set par simulateur.
• Qubic System QS-TP1 Traction Pro : QS-MC6 nécessaire si le QS-TP1 est votre seul appareil Qubic System. Sur une plateforme Qubic existante, le QS-TP1 rejoint son circuit Motion Lock existant.
• Qubic System QS-V20, QS-S25 et QS-S35 : QS-MC6 déjà inclus avec la plateforme, inutile de l’acheter séparément.
• Qubic System QS-BT1 et QS-H13 : pas nécessaire, ces appareils communiquent directement avec le PC en USB.
• Plateforme : PC avec Qubic Manager.

Quel modèle choisir

• QS-MC6 : le set contrôleur complet (module M10 + bouton Motion Lock + câbles). Indispensable pour piloter des actionneurs QS-210, QS-220 ou QS-CH2, ou un QS-TP1 seul, depuis votre PC.
• Qubic System Motion-Lock Switch (QS-SBML-1) : le bouton d’arrêt seul. Choisissez-le si votre simulateur a déjà un contrôleur et que vous voulez simplement un bouton d’arrêt supplémentaire.

FAQ

Ai-je besoin d’un QS-MC6 pour ma plateforme Qubic System ?

Oui pour les simulateurs basés sur QS-210, QS-220 ou QS-CH2, et pour un QS-TP1 utilisé comme seul appareil Qubic System. Les QS-V20, QS-S25 et QS-S35 l’incluent déjà, et les QS-BT1 et QS-H13 se connectent en USB sans lui.

Combien de sets QS-MC6 me faut-il ?

Un par simulateur. Si vous ajoutez un QS-TP1 ou d’autres appareils Qubic System au même simulateur, ils rejoignent le même circuit.

Comment se branche le QS-MC6 ?

Le module M10 se connecte à votre PC avec le câble USB-C et au power cabinet avec le câble BUS RJ45. La terminaison BUS se branche sur le dernier power cabinet de la chaîne.

À quoi sert le bouton Motion Lock ?

Il verrouille les mouvements de la plateforme : vous l’utilisez pour monter et descendre en sécurité, et pour tout arrêter instantanément si besoin.

Qui assure la garantie et le service après-vente ?

The French Simracer assure le SAV du Qubic System QS-MC6, avec un interlocuteur basé en France. Vous bénéficiez de la garantie légale de 2 ans, ou de la garantie fabricant si elle est plus longue.
