MOZA HMA150 Motion System

MOZA HMA150 Motion System

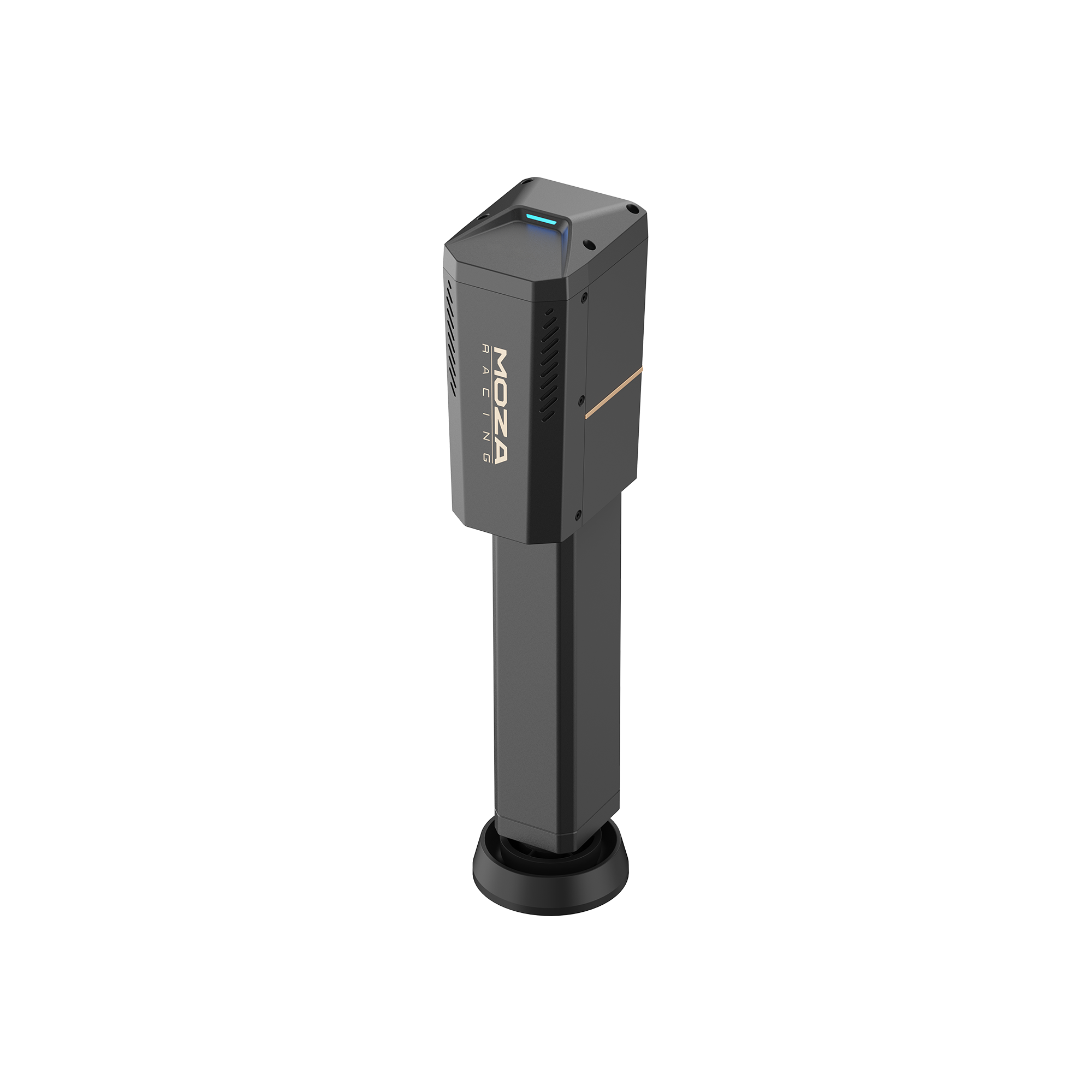

Le MOZA HMA150 Motion System est le système motion 4 axes et 3 DOF haut de gamme de MOZA, réservé au PC pour la simulation automobile et aéronautique. Avec quatre actuateurs, une course de 150 mm, une vitesse maximale de 300 mm/s et une accélération supérieure à 1G, il reproduit le pitch, le roll et le heave tout en ajoutant une vibration haute fréquence aux freinages, accélérations, prises de virage, vibreurs, bosses et réceptions.

Caractéristiques principales

• Système motion haut de gamme de MOZA : une solution complète qui étend l’écosystème MOZA au-delà des bases Direct Drive et des pédales actives.
• Architecture 4 axes et 3 DOF : quatre actuateurs reproduisent le pitch, le roll et le heave. L’architecture est conçue pour permettre à terme une extension à 6 ou 7 axes.
• Course maximale de 150 mm : un débattement important pour reproduire les mouvements de suspension, les vibreurs, les surfaces irrégulières, les sauts et les réceptions.
• Vitesse maximale de 300 mm/s et accélération supérieure à 1G : un retour physique rapide pour les freinages appuyés, les transferts de charge, les impacts et les transitions rapides.
• Vibration large bande de 0 à 200 Hz : retour haute fréquence pour le régime moteur, les joints de chaussée, les raccords de surface et les détails du revêtement.
• Temps de réponse de 8 ms : une réponse rapide conçue pour synchroniser étroitement le retour physique avec la simulation.
• Moteur servo à forte densité de couple : couple de crantage quasi nul, vis à billes de précision et retour motion fluide et détaillé.
• Encodeur magnétique 21 bits : résolution de 2 097 152 points pour une mesure de position et un contrôle précis.
• Processeur de contrôle 600 MHz : traitement en temps réel des données de mouvement et des commandes.
• Poussée maximale de 180 kgf par actuateur : chaque actuateur associe un moteur servo haute performance et une vis à billes de précision.
• Alimentation des actuateurs en 48V DC : l’adaptateur fourni se branche sur une prise secteur 110–220V AC et alimente les actuateurs.
• Boîtier principal séparé : il relie les actuateurs en RJ11, l’arrêt d’urgence en RJ9 et le PC en USB. Le boîtier principal et l’adaptateur secteur se fixent séparément sur le cockpit.
• Arrêt d’urgence intégré : coupure immédiate du mouvement si nécessaire, avec protection en cas de coupure d’alimentation pour une descente contrôlée de la plateforme.

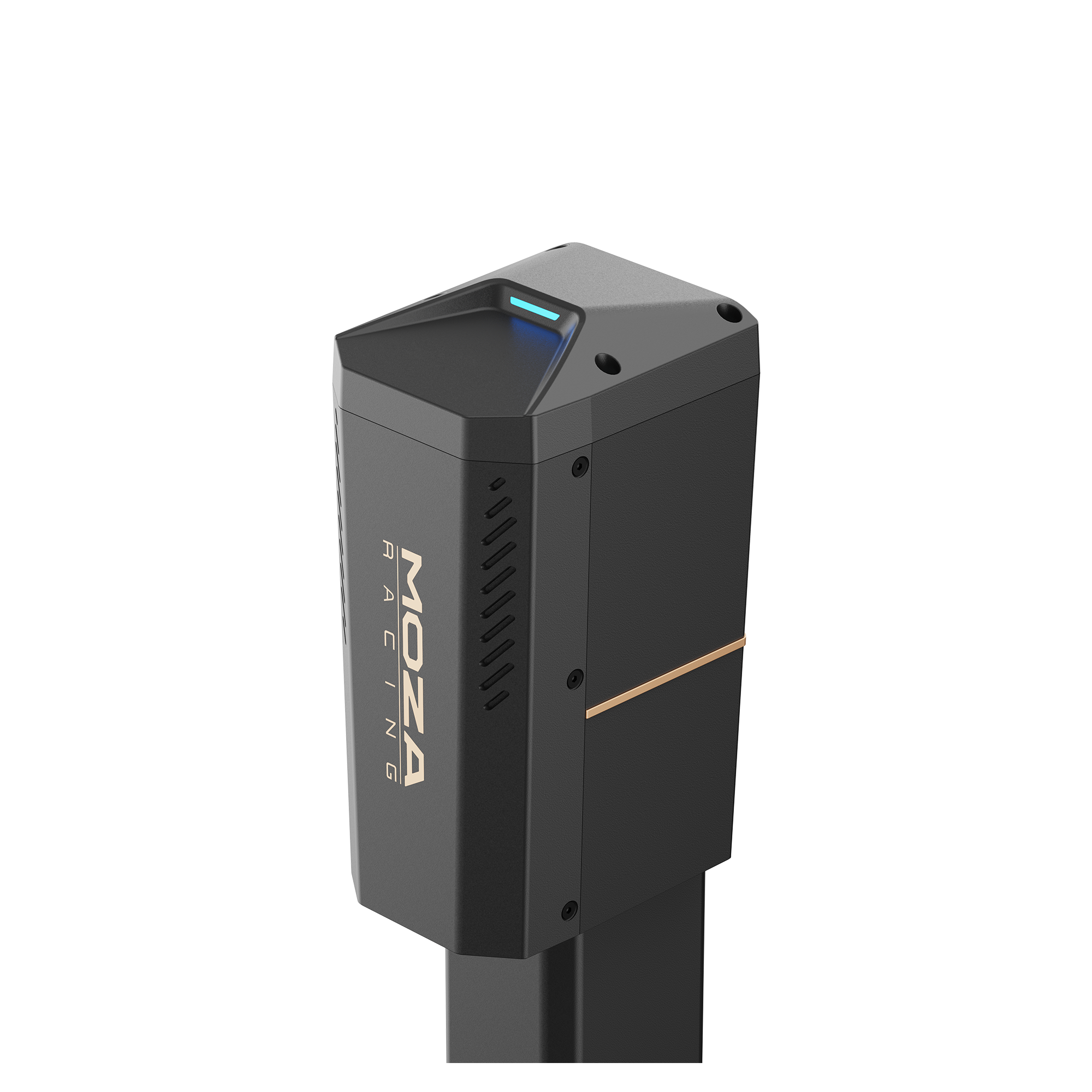

• Éclairage RGB d’ambiance : éclairage personnalisable sur 16,7 millions de couleurs, pouvant refléter l’ABS, le contrôle de traction, les drapeaux et d’autres événements de télémétrie.
• MOZA Motion Manager : réglage de l’amplitude, de l’intensité, des effets par degré de liberté et des vibrations, avec assistant de configuration, autodiagnostic et calibrage automatique.
• MOZA AI Motion : analyse l’audio et les images de certains jeux pour fournir un retour haptique dans les titres compatibles sans télémétrie native, tandis que la télémétrie reste utilisée lorsqu’elle est disponible.

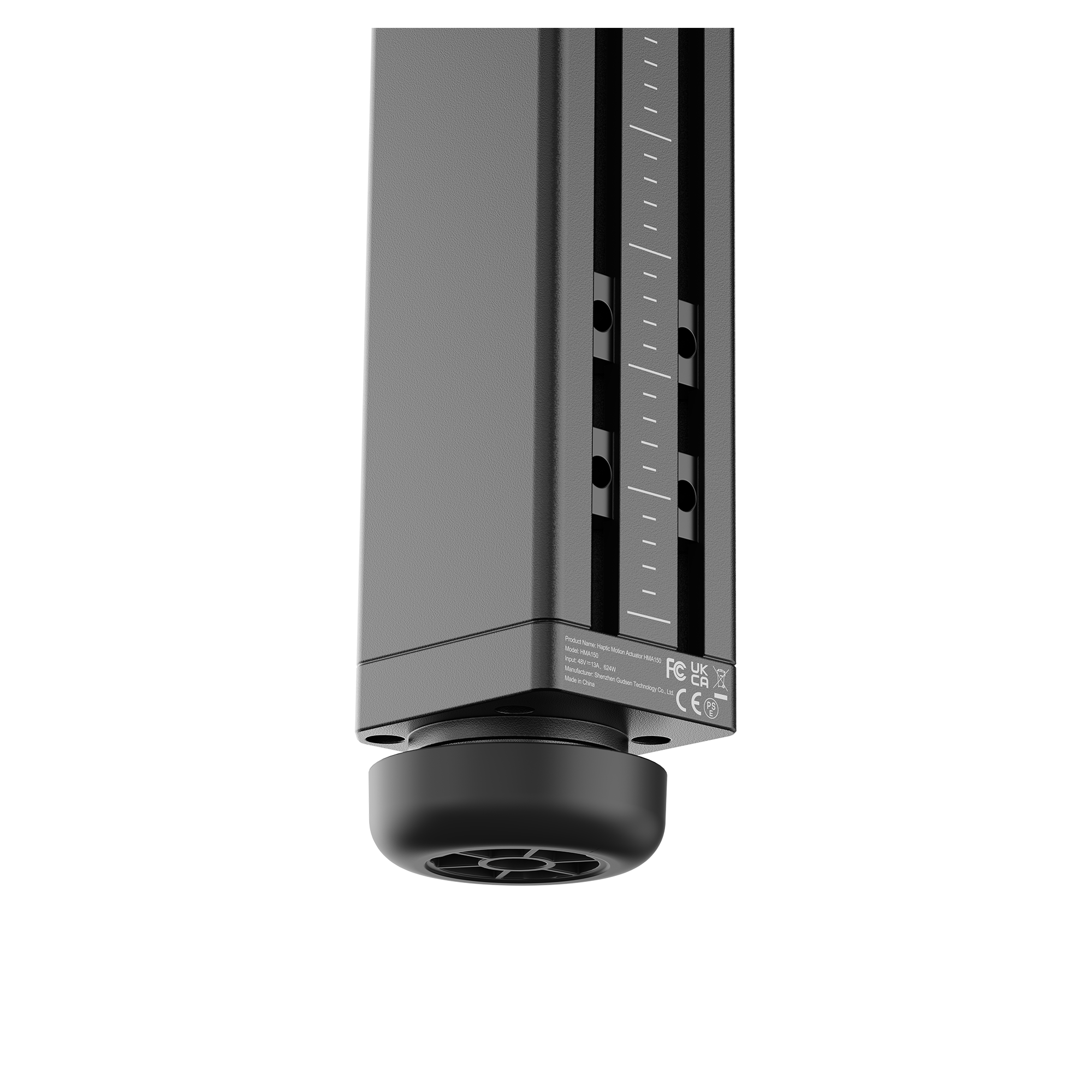

• Boîtier en alliage d’aluminium haute résistance : construction rigide avec rails de montage intégrés pour ajuster la hauteur d’installation.

Caractéristiques techniques

• Architecture : système motion 4 axes et 3 DOF
• Mouvements : pitch, roll et heave
• Course maximale d’un actuateur : 150 mm
• Vitesse maximale d’un actuateur : 300 mm/s
• Accélération maximale : supérieure à 1G
• Fréquence de vibration : 0–200 Hz
• Temps de réponse : 8 ms
• Poussée maximale : 180 kgf par actuateur
• Heave : ±75 mm
• Pitch : ±7,59°
• Roll : ±12,04°
• Système d’entraînement : moteur électrique et actuateur de précision à vis à billes
• Encodeur : magnétique 21 bits, résolution de 2 097 152 points
• Processeur : 600 MHz

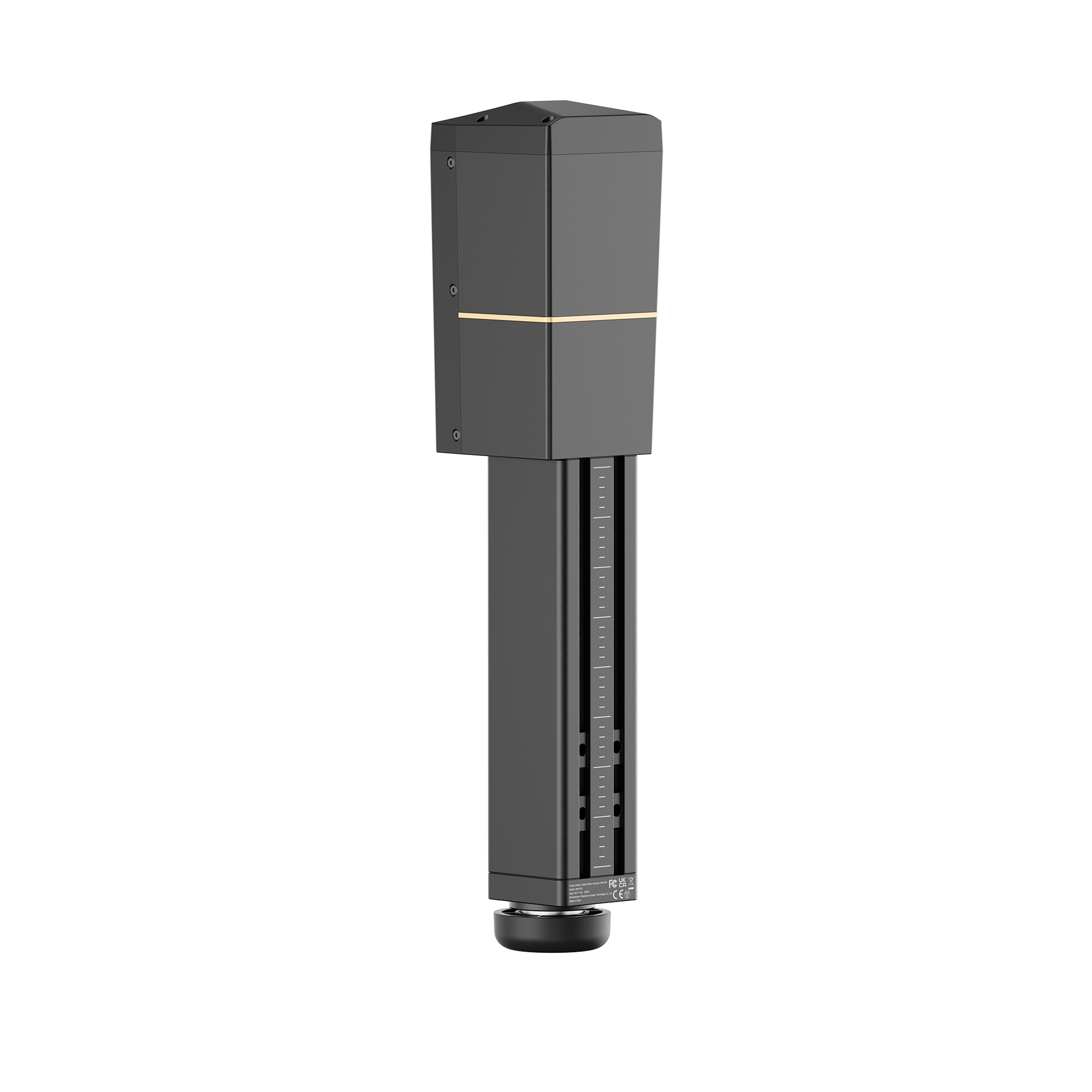

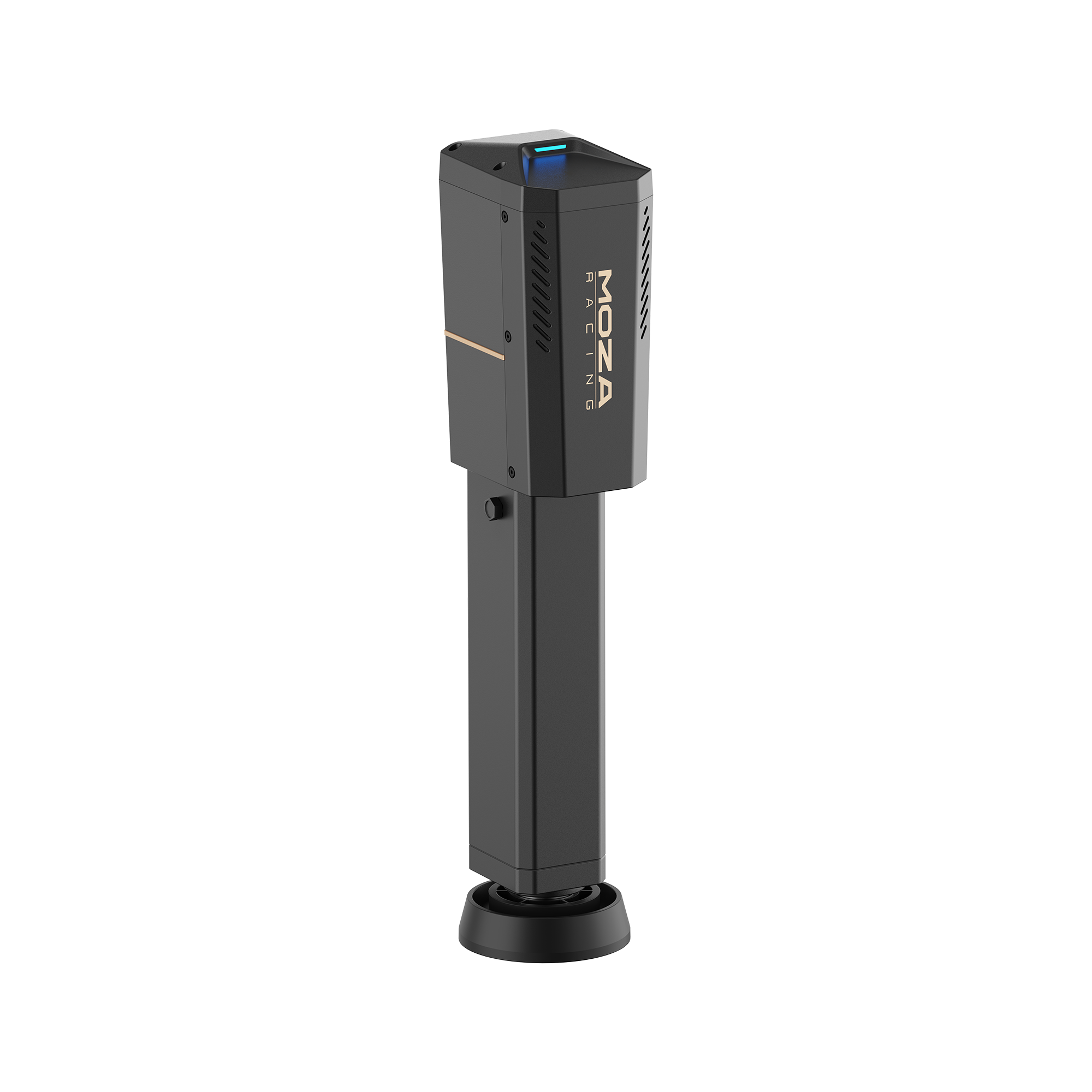

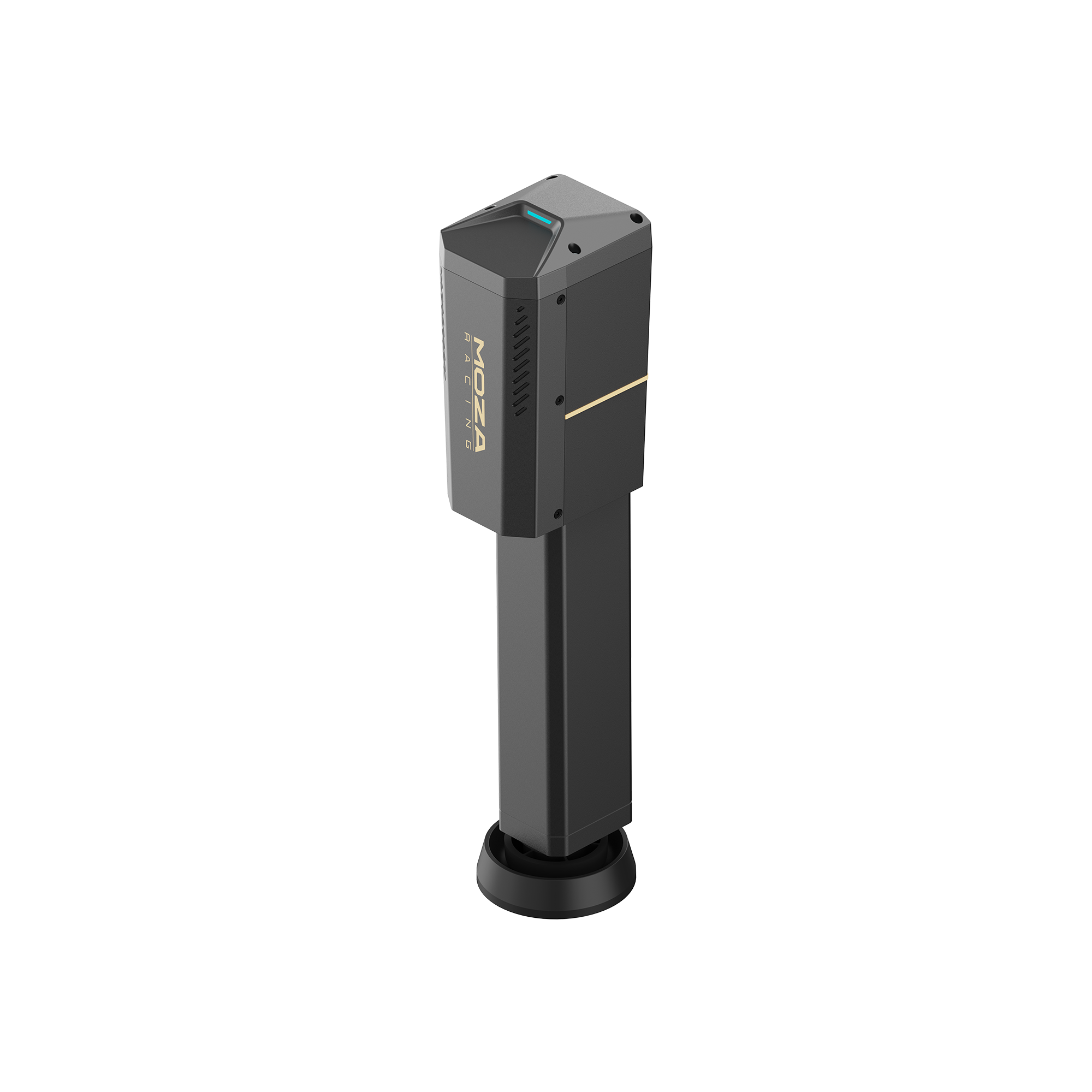

• Dimensions d’un actuateur : 475 × 110 × 85 mm, avec base d’appui de Ø100 mm
• Poids d’un actuateur : 6,8 kg
• Boîtier de contrôle principal : 113 × 125 × 82 mm
• Boîtier : alliage d’aluminium haute résistance et plastique
• Alimentation : 110–220V AC vers 48V DC
• Puissance nominale : 1500 W pour le système 4 axes
• Connexions : connexions RJ11 pour les actuateurs, connexion RJ9 pour l’arrêt d’urgence et entrée d’alimentation
• Montage : fixation boulonnée avec rails intégrés, vis M8 × 16 et écrous en T pour les cockpits compatibles en profilés aluminium
• Empreinte recommandée du cockpit : 1200 × 750 mm
• Plage d’installation : longueur et largeur de 500 à 2500 mm, sous réserve des exigences de montage du manuel
• Environnement d’utilisation : en intérieur, de 15°C à 35°C, à l’abri de la lumière directe du soleil
• Entretien : lubrification par l’orifice prévu tous les 6 à 12 mois selon les besoins, en suivant le manuel actuel

Compatibilité et installation

• PC uniquement. Le système est piloté avec MOZA Motion Manager.

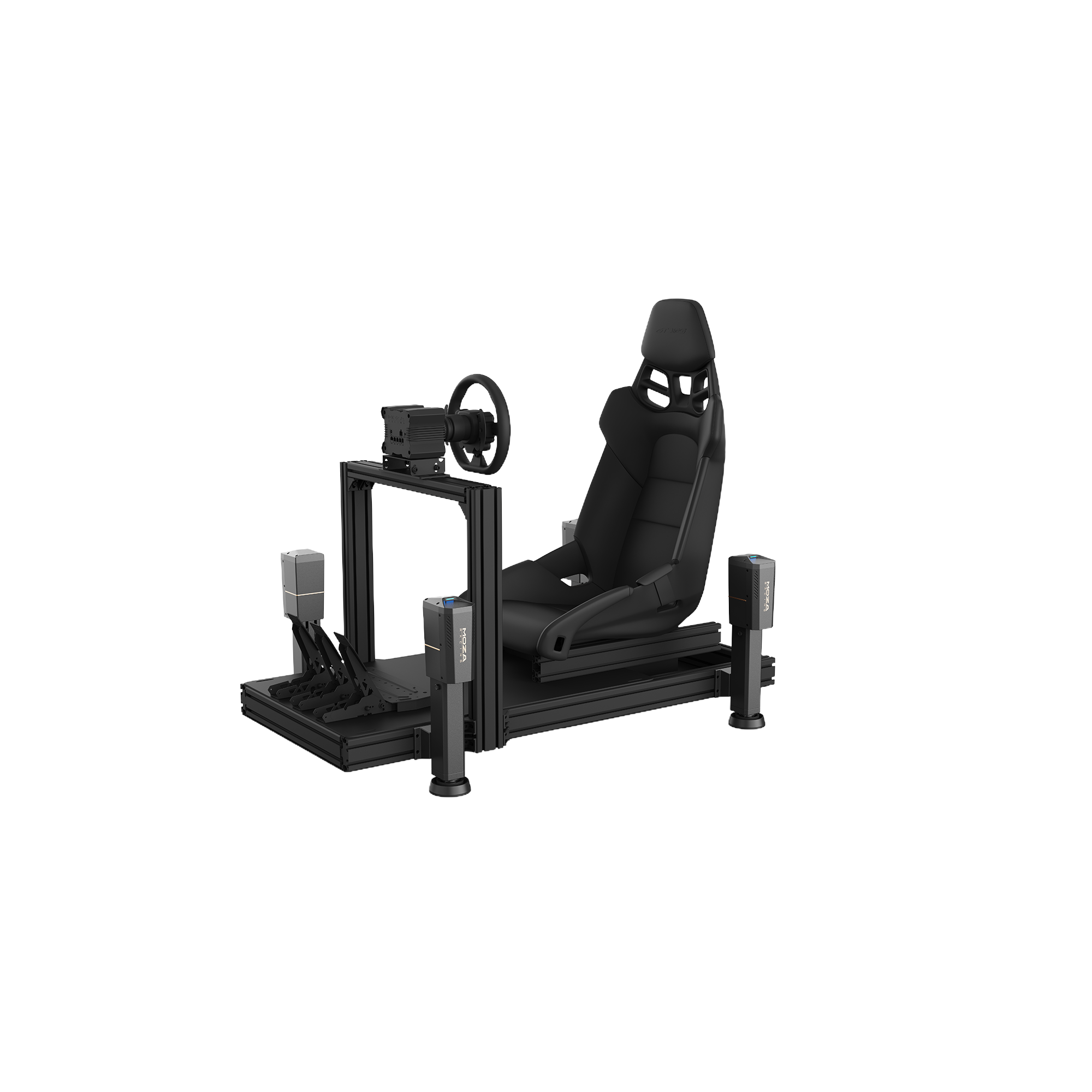

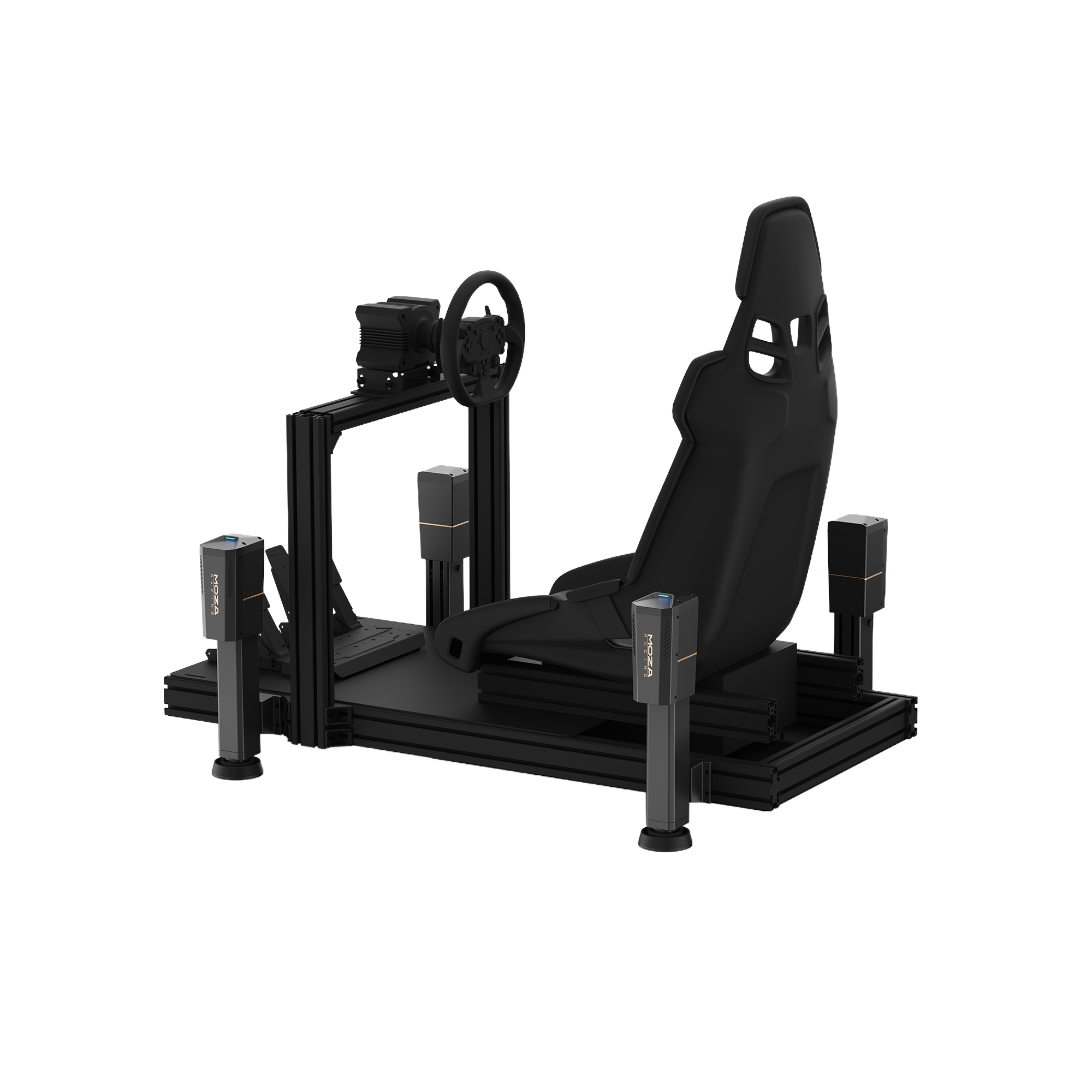

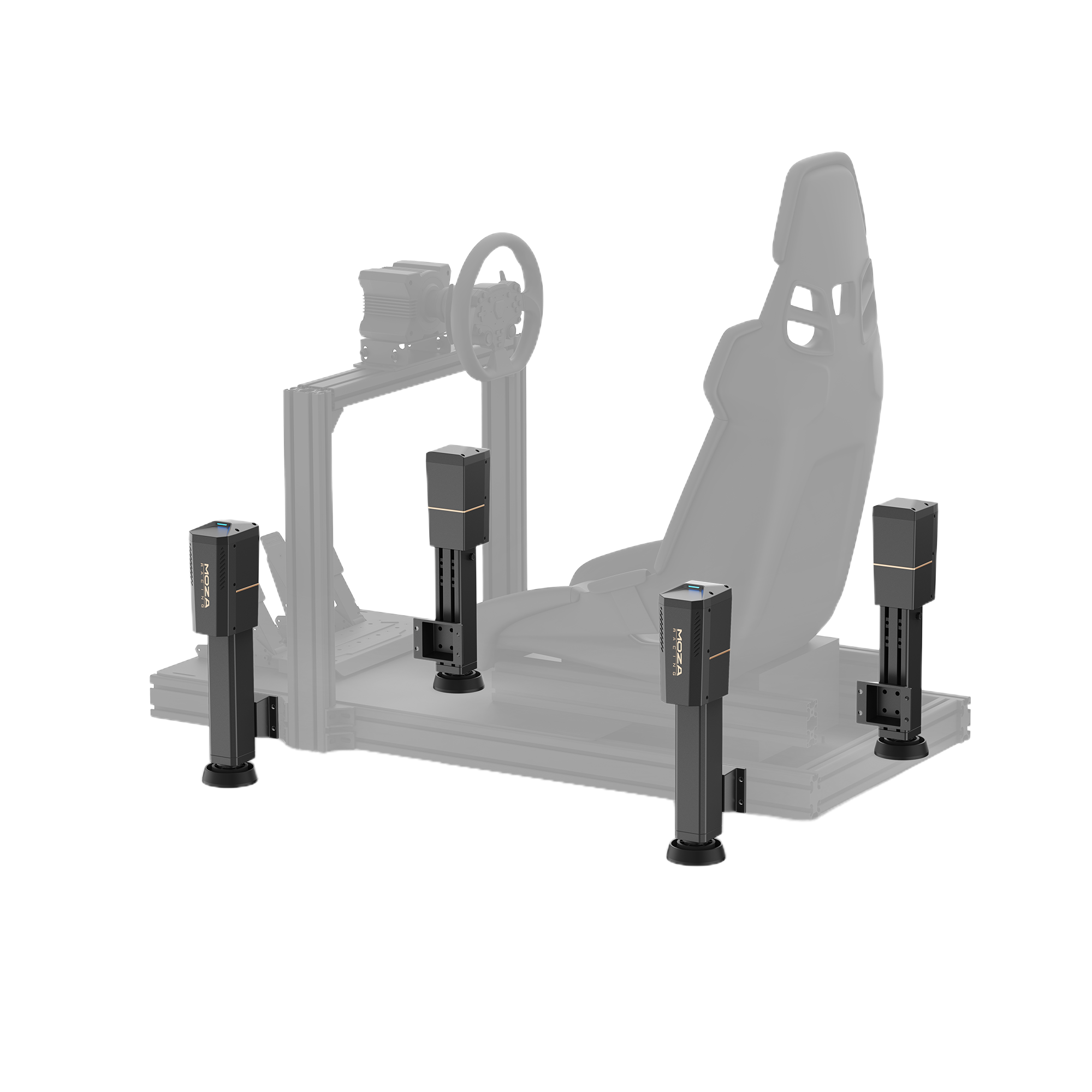

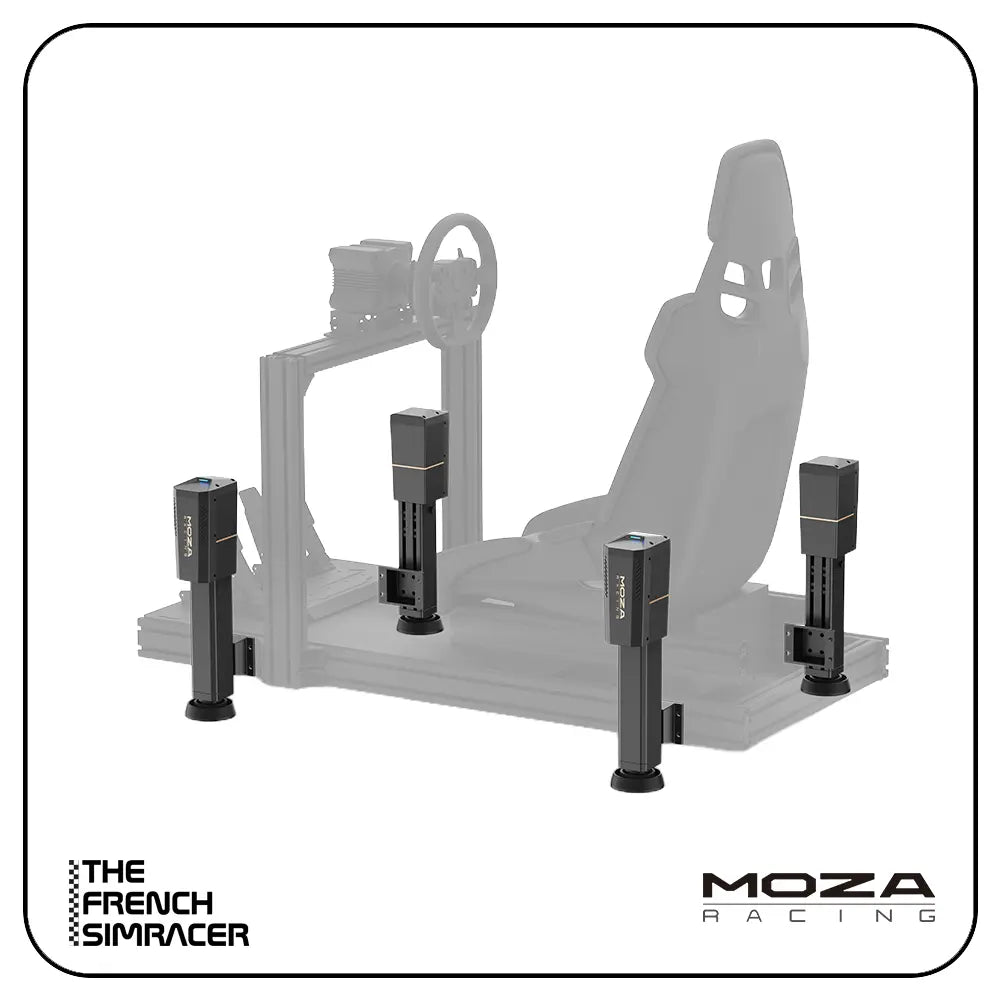

• Le HMA150 nécessite un cockpit compatible en profilés aluminium pouvant recevoir quatre actuateurs installés verticalement et à la même hauteur.
• Les actuateurs doivent être fixés solidement et parfaitement verticalement pour garantir un comportement motion correct.
• Certains profilés aluminium 40120 et 40160 avec rail central fermé peuvent nécessiter le MOZA HMA Profile Adapter Kit, vendu séparément.
• Les cockpits tubulaires ne sont actuellement pas pris en charge par le système HMA150.
• MOZA AI Motion peut étendre le retour haptique à des jeux compatibles sans télémétrie native.
• La télémétrie native est disponible dans certains titres comme Assetto Corsa, Assetto Corsa Competizione, Assetto Corsa EVO, Assetto Corsa Rally, iRacing, Le Mans Ultimate, F1 23, F1 24, F1 25, EA SPORTS WRC, DiRT Rally 2.0, Automobilista 2, RaceRoom Racing Experience, BeamNG.drive, Forza Motorsport, Forza Horizon 5, Euro Truck Simulator 2 et American Truck Simulator.
• MOZA AI Motion prend notamment en charge certains titres comme Grand Theft Auto V Enhanced, Cyberpunk 2077 et Red Dead Redemption 2.
• Le HMA150 s’intègre aux bases Direct Drive, pédales et accessoires MOZA pour constituer un setup MOZA cohérent.

Contenu de la boîte

• Quatre actuateurs MOZA HMA150 Haptic Motion Actuators
• Boîtier de contrôle principal et arrêt d’urgence
• Adaptateur secteur et composants de connexion fournis pour le système

Notes importantes

• Sécurité : gardez les mains et les pieds éloignés des actuateurs et de la zone située sous le siège pendant le fonctionnement.
• Le système ne convient pas aux femmes enceintes, aux personnes souffrant de problèmes cardiaques, aux personnes âgées ou aux personnes présentant des problèmes médicaux préexistants.
• Alimentation : utilisez uniquement l’adaptateur fourni et installez l’arrêt d’urgence dans un emplacement rapidement accessible.
• Âge : ne convient pas aux enfants de moins de 12 ans. Les utilisateurs de moins de 16 ans doivent être accompagnés d’un parent.

FAQ

Quels mouvements le MOZA HMA150 reproduit-il ?

Le système reproduit le pitch, le roll et le heave grâce à quatre actuateurs. Ces trois degrés de liberté sont complétés par une vibration haute fréquence pour le régime moteur, les vibreurs et les détails de surface.

Le MOZA HMA150 est-il compatible avec les consoles ?

Non. Le MOZA HMA150 est réservé au PC et se pilote avec MOZA Motion Manager.

Quel cockpit faut-il prévoir ?

Vous avez besoin d’un cockpit compatible en profilés aluminium avec une fixation boulonnée pour quatre actuateurs, installés verticalement et à la même hauteur. Certains profilés 40120 et 40160 à rail fermé nécessitent le HMA Profile Adapter Kit, tandis que les cockpits tubulaires ne sont actuellement pas pris en charge.

Quelle est la différence entre Motion Manager et AI Motion ?

MOZA Motion Manager pilote le système motion et permet de régler son amplitude, son intensité, ses effets par degré de liberté et ses vibrations. MOZA AI Motion peut analyser l’audio et les images de certains jeux pour ajouter un retour haptique lorsque la télémétrie native n’est pas disponible.

Quelle charge le système à quatre actuateurs peut-il supporter ?

La charge admissible dépend de l’installation complète et des conditions de fonctionnement. Vérifiez les spécifications MOZA actuelles de la version fournie en tenant compte du cockpit, du siège, de l’équipement et du pilote avant le montage.

Comment entretenir le HMA150 ?

Le manuel MOZA actuel indique une lubrification par l’orifice d’entretien tous les 6 à 12 mois selon les besoins, sans lubrification préalable à la première utilisation. Utilisez le système en intérieur, à l’abri de la lumière directe du soleil et dans l’environnement d’utilisation indiqué.
